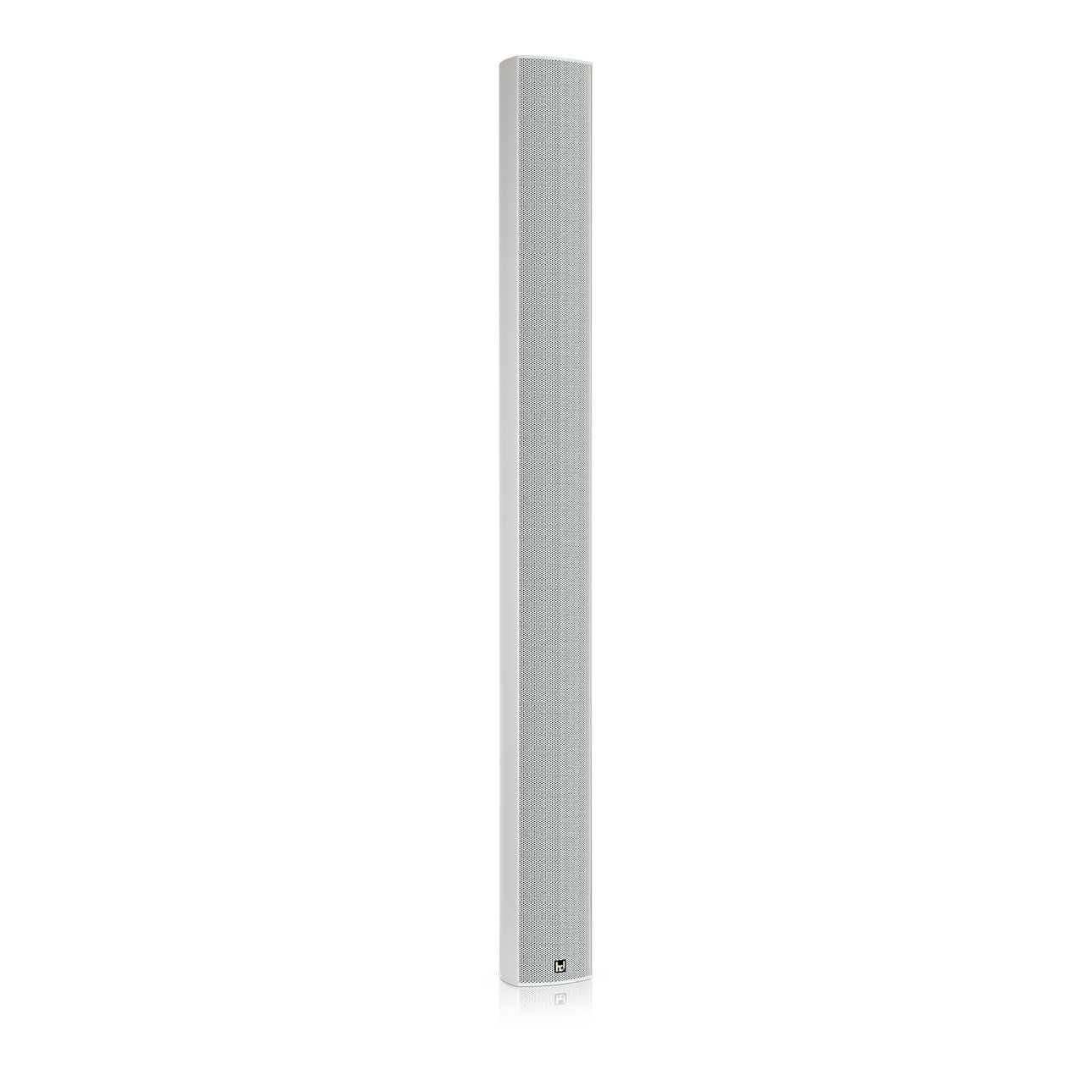

De HD PL-serie breidt het Harmonic Design® LineArray Stick-portfolio uit met een krachtigere PowerLine Stick-luidsprekerserie met een vergelijkbaar mooi uiterlijk als de HD ML-serie.

Lichtgewicht behuizingen met moderne materialen uit het luchtruim gecombineerd met baanbrekende nieuw ontworpen 3-inch drivers voor een langdurige en betrouwbare kolomsprekers met uitstekende geluidsweergave van muziek en spraak in nog grotere toepassingen. Er is klantspecifieke lengte beschikbaar volgens het modulaire ontwerp van elke Harmonic Design® kolomluidsprekerserie om aan alle toepassingsbehoeften te voldoen. Perfecte integratie in kamerarchitectuur en scenografie met verschillende kleuren en grootten maakt de HD PL-serie de eerste keuze van architecten en systeemintegrators over de hele wereld. Voor mobiel gebruik is het systeem bedoeld om te worden gebruikt met modulaire actieve plug & play systeem-subwoofers van de HD P-Series.

Uitgerust met nieuw ontworpen Harmonic Design® 3“ drivers reproduceert de HD PL-serie een coherent geluid binnen een cilindrische golfvoortplanting naar de hoogste hoorbare frequenties. De resulterende langere werpafstand met minder verlies over afstand en verbeterde spraakverstaanbaarheid dankzij de gerichte golfvoortplanting in vergelijking met andere kolomluidsprekers voorbestemt de HD PL-Serie PowerLine Sticks voor gebruik in moeilijke akoestische omgevingen zoals kerken, stations, luchthavens of concerten zalen waar uitstekende prestaties en een lange werpafstand tot 45 m nodig zijn.

Harmonic Design® Beamforming-luidsprekers bieden een groot potentieel voor het verbeteren van de geluidskwaliteit in complexe architectuur en zeer nagalmende kamers. Het doel is om het geluid alleen op doeloppervlakken te richten, terwijl oppervlakken die ongewenste reflecties veroorzaken en storende ruis veroorzaken, moeten worden gearceerd. Dit resulteert in veel betere spraakverstaanbaarheid en een eersteklas luisterervaring voor spraak en muziek in alle rijen, maakt onopvallende plaatsing van de luidsprekers mogelijk, zelfs op minder ideale locaties en flexibele aanpassingen van de configuratie aan verschillende eisen.

Kleinste voetafdruk.
Door de ultracompacte breedte van slechts 86 mm is de hd ML-serie de kleinste beamforming-luidspreker die beschikbaar is en bijna onzichtbaar in vaste installaties. De elegant ontworpen aluminium behuizing en fijngeweven stalen rooster met premium poedercoating-afwerking integreert de slanke, onopvallende verschijning van de kolom naadloos in kamerarchitectuur en podiumgebieden, aantrekkelijke architecten, systeemintegrators, bureaus en doelgroepen.

Echt 1-Weg ontwerp.
Voor een voortreffelijke en lineaire weergave van een geluidsgebeurtenis van de fundamentele naar de hoogste hoorbare frequenties moeten conventionele luidsprekers verschillende soorten drivers gebruiken om het hele frequentiebereik te reproduceren. Het resultaat is incoherentie en faseverschuivingen in het middengebied als gevolg van verschillende diafragma-massa’s, variërend tijdelijk gedrag en vervalstijden van de drivers van verschillende groottes. De hd kolomluidsprekers zijn strikt ontworpen met volledig bereikbare luidsprekers en daarom vrij van interferentie in het belangrijke middenbereik omdat elke luidspreker dezelfde karakteristieken heeft. Het resultaat is een uitstekende geluidskwaliteit in muziek en spraak, uitgebreide dynamische en zelfs horizontale dekking van het publiek.

Kostenefficient.
We bieden onze straalvormtechnologie aan in een compleet nieuwe prijs / kwaliteitsverhouding. Dit maakt het mogelijk om deze technologie te gebruiken voor projecten waarvoor een balkvorming nodig was, maar die het budget zou hebben overschreden. Onze in eigen beheer ontwikkelde en gefabriceerde componenten, algoritmen en software garanderen kostenefficiëntie voor al onze producten.

Schaalbaar en aanpasbaar.
Het modulaire concept van de hd ML- / PL-serie blijft behouden. Tot 32 DSP / versterkerkanalen, schaalbaar in segmenten van 8, aangepaste lengte en RAL-kleur, maken de luidspreker geschikt voor architectuur – niet andersom. De standaardkleuren zijn zwart (RAL 9005) en wit (RAL 9010) zonder extra kosten. De U-gleuf over de volledige lengte aan de achterkant van het aluminiumprofiel maakt het mogelijk om vierkante M6-moeren te plaatsen om elke wandbevestigingsadapter te bevestigen of om de hd M6 vierkante moerschotel te gebruiken voor snelle en eenvoudige installatie en vrijgave van de kantel en draaikoppeling standaard adapter. M6-schroefdraden op de bovenste en onderste plaat met L-hoeken kunnen worden gebruikt voor vaste installaties met minimale ruimte-eisen. De elektronische module heeft dezelfde vorm als de luidspreker zelf en wordt aan de boven- of onderkant bevestigd. De beschermende,

Dante® Hier gesproken.
De Harmonic Design® beamforming-luidspreker is gereed voor digitale audiotransmissie met Dante-audiostreams van mengpanelen of besturingseenheden. Verzend digitale audiosignalen via een Dante-netwerk volledig digitaal via de DSP-kern en digitale versterkers. Een softwarematige fallback-ingangsselectieschakelaar naar de analoge secundaire ingang zorgt voor redundantie wanneer dat nodig is. Als er geen digitale transmissie nodig is, kunnen beide analoge ingangen (primair en secundair) worden gebruikt om een ​​analoge fallback-strategie in te stellen.

Way-Beyond Spatial Aliasing.
De selectie van 2 “resp. 3 “fullrange drivers maken de verschuiving mogelijk van de verplichte voorkomende ruimtelijke aliasing van lineaire luidsprekerarrays naar de hoogste frequenties waar het effect wordt onderdrukt door de gerichtheid van de luidsprekers zelf. De motivatie om de luidsprekerdiameter kleiner te maken, is voor onze R & D-afdeling een uitdaging voor wat betreft de grootte van meerkanaalsversterkers en DSP-platform, maar was een verplichte stap om de muzikaliteit van de door de straal gevormde luidsprekerarray te waarborgen.

Meerkanaals DSP-architectuur.
Op basis van de enorme verwerkingscapaciteit van onze hd MultiDSP is een nieuwe meerkanaals DSP-architectuur ontwikkeld die voldoet aan de behoeften van Beamforming-algoritmen. Elk van de maximaal 32 uitgangskanalen en bedieningselementen voor de gebruiker beschikken over een 384 Taps FIR-filter en 16x IIR-filters met dubbele precisie. Daarom gebruikt de gloednieuwe hd BeamDSP meer dan 300 miljoen instructies per seconde om aan real-time criteria te voldoen en voldoende vrijheidsgraden te genereren om de straal naar behoefte vorm te geven.

Krachtige versterkers.
Elk luidsprekerchassis is uitgerust met een DSP-kanaal en een digitale, aan een interface gekoppelde en microprocessor gestuurde klasse-D-versterker. Dit behoudt de beste SNR voor alle versterkingsinstellingen en de mogelijkheid om de impedantie van elk chassis te bewaken en de status ervan te melden in geval van een fout. De eindtrap kan tot 75W leveren aan 4Ω-belastingen en zorgt voor eersteklas dynamiek en voldoende ruimte voor ongecomprimeerde audio.

Harmonic Design® Beamforming belangrijkste functies

2In / 32Out High-End hd BeamDSP
redundante input selectie fallback-algoritme
analoge + digitale ingangen met Dante®
AdvancedDirectivity Optimalisatiealgoritme
384 Tikken FIR-filter elke invoer / uitvoer
16x IIR-filter (dubbele precisie) voor elke invoer / uitvoer
modulaire uitrusting in segmenten van 8
75W Klasse-D-versterkers met digitale I2S-ingang voor de beste SNR
ImpedanceControl met foutdetectie
meertraps Limiter-architectuur (piek / RMS / thermisch)
hd LevelZ Remote Software via USB
standaardkleuren: zwart RAL 9005 & wit RAL 9010

Beam Steering.
Balkbesturing is de basisdiscipline van bundelvorming waarbij de hoofdlus digitaal omhoog of omlaag wordt gestuurd. Harmonic Design® Beamforming-luidsprekers zijn in staat de verticale hoofdlobbaanboekhoek aan te passen tot ± 45 ° met een nauwkeurigheid van 0,1 ° / stap.

grootlicht @ 0 °

grootlicht @ + 10 °

grootlicht @ -32 °

Meerdere balken.
Het unieke Harmonic Design®-algoritme maakt maximaal 4 afzonderlijke hoofdstralen mogelijk die afzonderlijk kunnen worden bestuurd en toch een specifieke frequentieonafhankelijke openingshoek creëren.

grootlicht @ 0 °

2 balken @ + 5 ° |-20 °

3 balken @ + 20 ° |-2 ° | -20 °

4 balken @ 35 ° | + 12 ° | -12 ° | -35 °

Frequentie onafhankelijke openingshoek.
Conventionele luidsprekerarrays vergroten hun gerichtheid met toenemende frequentie, wat resulteert in een brede hoofdlob op lage frequenties en een smalle hoofdlob op hoge frequenties. Een frequentieonafhankelijke openingshoek behoudt dezelfde openingshoek over een grote bandbreedte binnen fysieke beperkingen en is instelbaar van minimaal tot 90 ° in stappen van 0,1 °. Dit garandeert een perfecte geluidsconcentratie waar het thuishoort en waar niet.

	f = 800 Hz	f = 2 kHz	f = 4 kHz
conventionele grootlicht
frequentie onafhankelijke openingshoek θ = 30 °

AdvancedDirectivityOptimization.
Het conventionele stralingsbundelpatroon bevat ook ongewenste zijlobben die het auditorium prikkelen met storende ruis terwijl de spraakverstaanbaarheid afneemt. Door speciale algoritmen toe te passen op de individuele DSP-kanalen, is een bijna optimale, lichtstraalachtige hoofdlobbundel haalbaar met een nauwkeurige zijlobonderdrukking. De verbeteringen om de spraakverstaanbaarheid in nagalmkamers te verbeteren door het ADO-algoritme toe te passen, zijn extreem. De sterkte van het optimalisatietool kan door de eindgebruiker worden aangepast naar maximale SPL of optimale richtingsdoelgerichtheid.

ADO uit

intermediaire ADO

maximale ADO

Focus.
Het focuspunt van de golffronten van de afzonderlijke luidsprekers is standaard oneindig en creëert parallelle lopende drukgolven. Op de oneindige afstand zijn alle golffronten perfect gecorreleerd en coherent, ze komen op dezelfde tijd aan in dezelfde relatieve fase. Wanneer deze grote worp niet nodig is, kan het nuttig zijn om de golffronten naar de voorste rijen te richten in stappen van 0,1 m om de “sweet spot” aan te halen.
